تسمه نقاله مدولار چیست؟راهنمای انتخاب و کاربرد در خطوط تولید
تسمه نقاله مدولار چیست؟ تسمه نقاله مدولار نوعی نوار نقاله صنعتی از جنس پلاستیک مهندسی (PP، PE و POM) است که از قطعات کوچک به‌هم‌پیوسته به نام مدول با پین به یکدیگر متصل می‌شود. این ساختار مشبک باعث مقاومت بالا در برابر شست‌وشو، تعمیر موضعی سریع و کاربرد گسترده در صنایع غذایی، بسته‌بندی و خطوط انجماد می‌شود.
تسمه نقاله مدولار چیست و چگونه کار می‌کند؟
نوار نقاله مدولار از قطعات پلاستیکی به‌هم‌پیوسته تشکیل شده و با پین به هم متصل می‌شود. این ساختار باعث می‌شود در صورت آسیب، تنها بخش معیوب تعویض شود و سیستم انتقال نیز با چرخ‌زنجیر، حرکت دقیق و کم‌لغزش داشته باشد.
بررسی انواع سطح تسمه نقاله مدولار
انتخاب درست سطح تسمه ، کلید اصلی عملکرد بی‌نقص خط تولید شماست . در اینجا دسته‌بندی کاربردی آن‌ها را مشاهده می‌کنید :

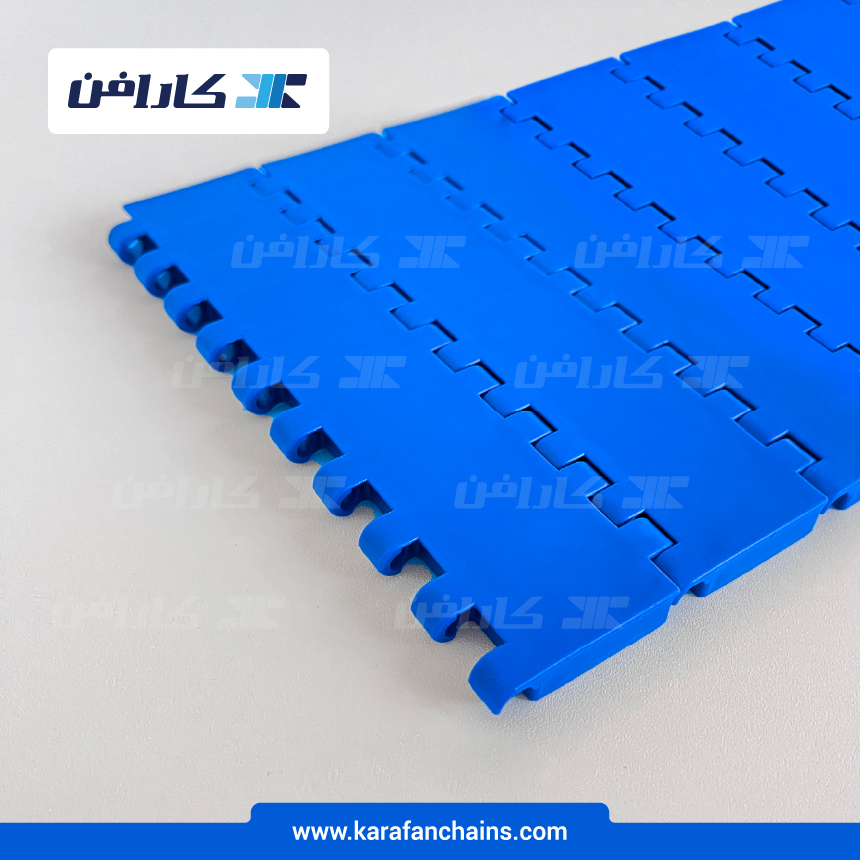

· تسمه مدولار تخت (Flat Top)
کاربرد : حمل کارتن ، ظروف ، بطری و بسته‌بندی‌هایی که به سطح اتکای صاف نیاز دارند .
مزیت : پایداری کامل محصول و جلوگیری از افتادن یا گیر کردن قطعات کوچک .

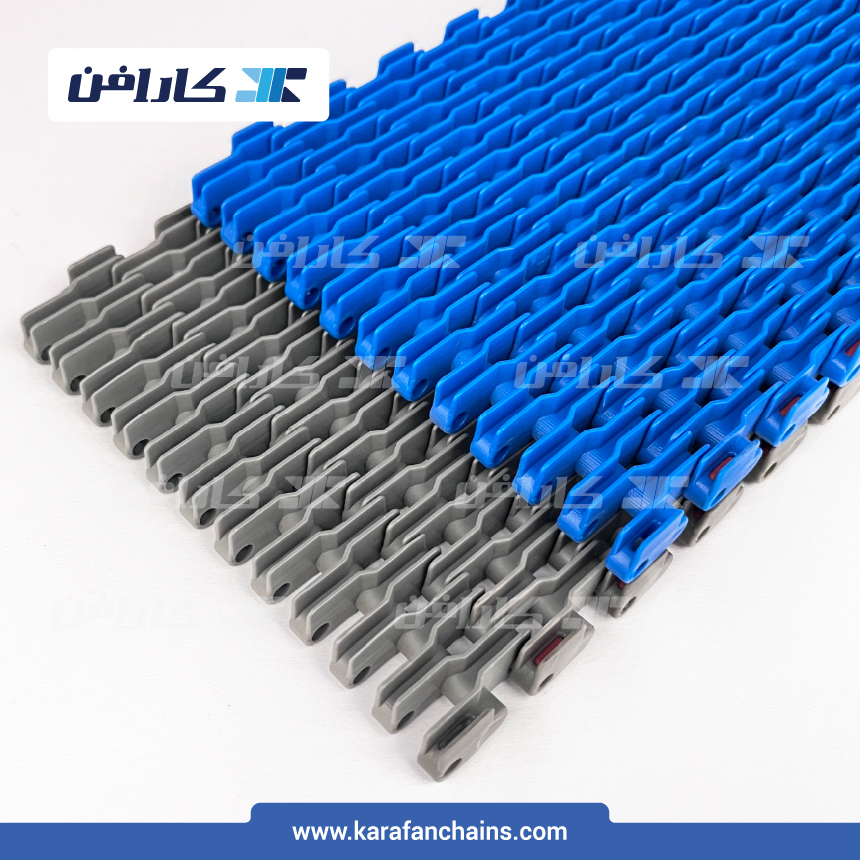

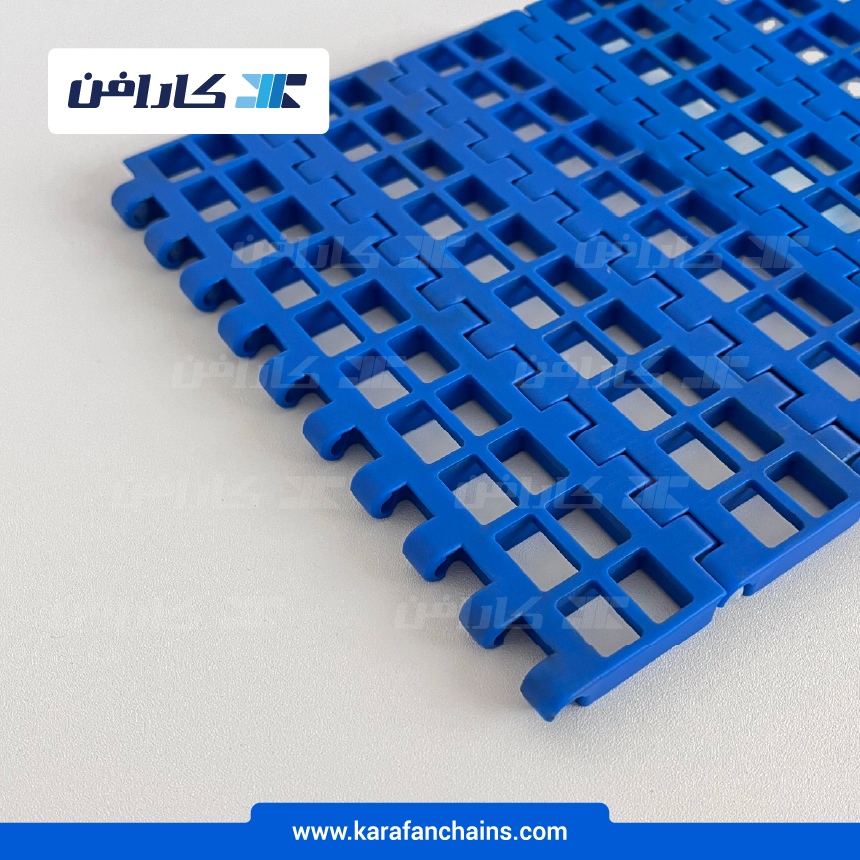

· تسمه مدولار گذردار یا مشبک (Open Surface)
کاربرد : ایده‌آل برای خطوط شست‌وشوی میوه و سبزیجات ، آبگیری ، انجماد و خنک‌کاری .
مزیت : عبور جریان هوا و تخلیه سریع مایعات .
· تسمه مدولار شانه‌ای (Rib Top)
کاربرد : سطح بسیار صاف این تسمه باعث می‌شود برای سیستم‌های انباشت (Accumulation Systems) که دارای فشار برگشتی (Back Line Pressure) هستند، بسیار مناسب باشد.
مزیت : کنترل بهتر روی محصول و جلوگیری از سُر خوردن .

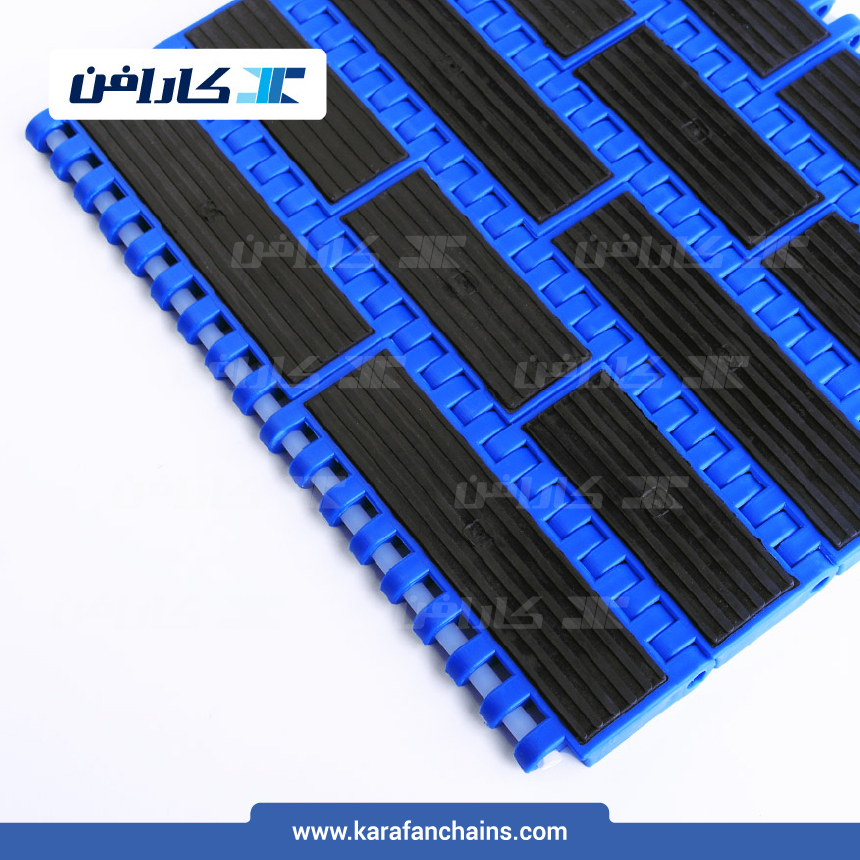

· تسمه مدولار رابردار (Rubber Top)
کاربرد : مناسب برای خطوط شیب‌دار یا مسیرهایی که محصول باید هنگام حرکت ، ثبات بیشتری روی تسمه داشته باشد .
مزیت : افزایش اصطکاک بین محصول و سطح تسمه و کاهش احتمال لغزش یا برگشت محصول در مسیرهای شیب‌دار .

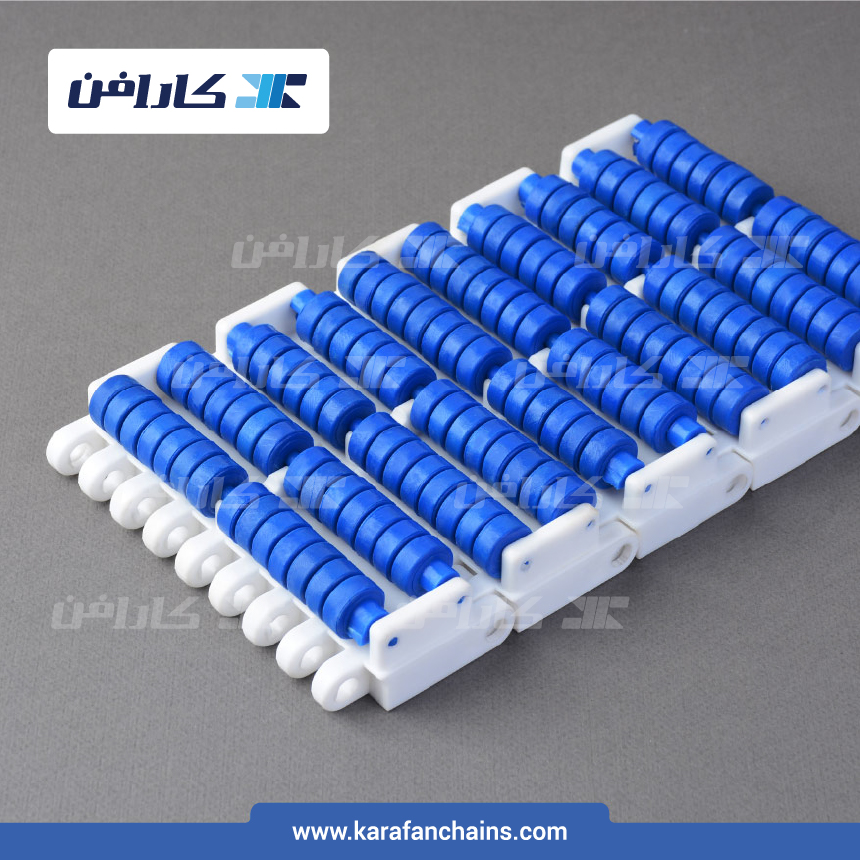

· تسمه مدولار غلطک‌دار(Roller Surface)
کاربرد : مناسب برای خطوطی که با دپوی محصول ، تجمع بسته‌ها ، فشار روی بسته‌بندی یا افزایش اصطکاک درگیر هستند .
مزیت : غلطک‌های هرزگرد روی سطح تسمه باعث می‌شوند حرکت محصول روان‌تر انجام شود و در شرایط تجمع ، فشار کمتری به محصول و تسمه وارد شود . این ویژگی به کاهش آسیب ، بهبود عملکرد خط و افزایش راندمان کمک می‌کند .

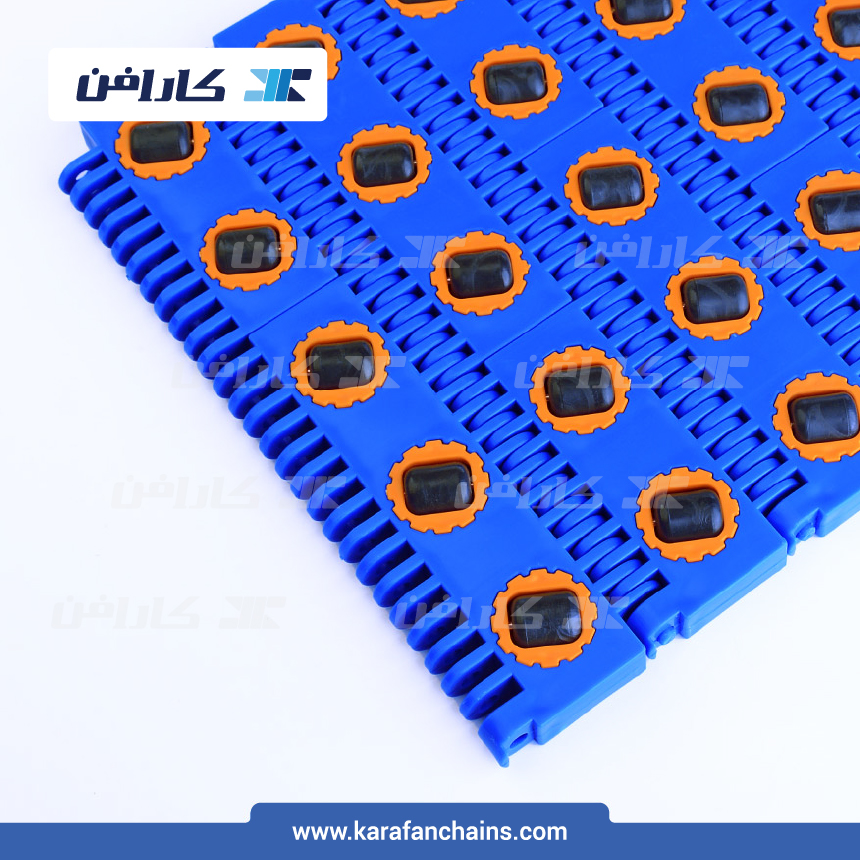

· تسمه مدولار رولر تاپ (Roller Top)
کاربرد : مدیریت دپوی محصول در انتهای خط یا نقاط تجمع .
مزیت : کاهش اصطکاک بین محصول و تسمه ؛ محصول روی تسمه متوقف می‌شود اما تسمه به حرکت خود ادامه می‌دهد (کاهش تنش روی بسته‌بندی) .

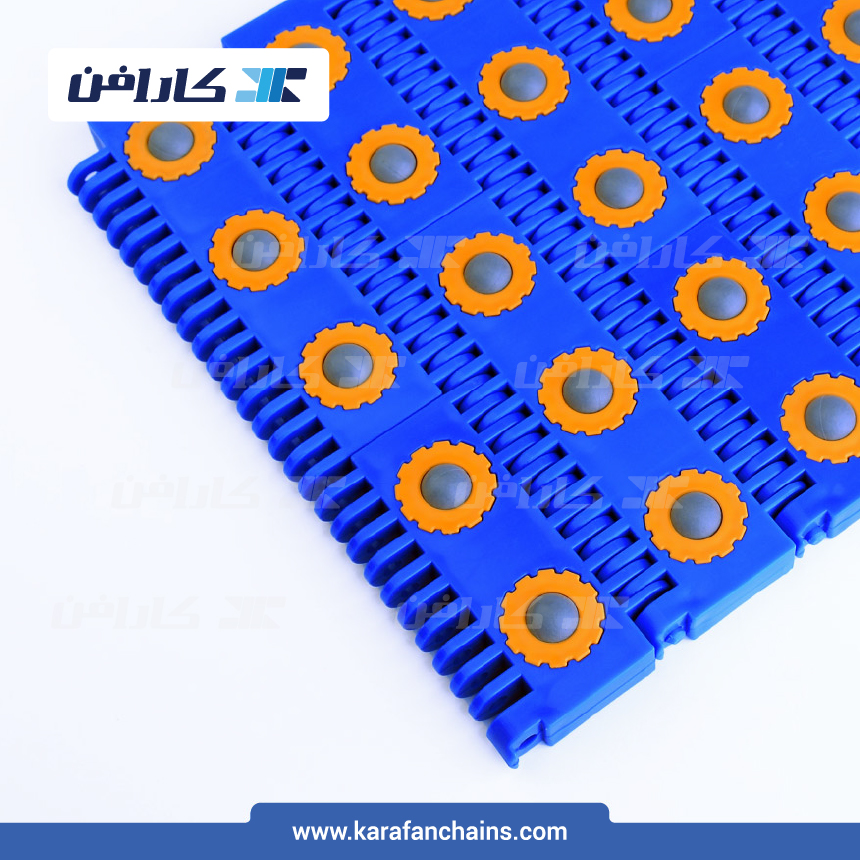

· تسمه مدولار ساچمه‌ای (Ball Top)
کاربرد : جابه‌جایی و چرخش‌های نرم محصول در مسیرهای انتقال .
مزیت : کاهش مقاومت حرکتی و تسهیل حرکت چندجهته محصول .
· تسمه مدولار پنجه‌دار (Claw Top)
کاربرد : اختصاصی برای صنایع کشتارگاهی و فرآوری مرغ .
مزیت : نگهداری بهداشتی و ایمن پای مرغ حین انتقال .
جدول مقایسه انواع تسمه نقاله مدولار
| مدل بلت مدولار | کاربرد اصلی | نوع سطح | مزیت کلیدی |
| تخت (Flat Top) | بسته‌بندی، کارتن، بطری | صاف و بسته | حرکت پایدار محصول |
|
مشبک (Open Grid) |
شست‌وشوی میوه، آبگیری، انجماد | سوراخ‌دار | عبور هوا و تخلیه آب |
| شانه‌ای (Ribbed) | خطوط انباشت با فشار برگشتی | شیاردار | جلوگیری از لغزش |
| رابردار (Rubber Top) | خطوط شیب‌دار | روکش لاستیکی | اصطکاک بالا |
| غلطک‌دار | دپو و تجمع محصول | غلطک عرضی | کاهش فشار و سایش |
| رولر تاپ (Roller Top) | انتهای خط و تجمع | رولر طولی | توقف محصول بدون توقف تسمه |
| ساچمه‌ای (Ball Top) | سورتینگ و تغییر جهت | ساچمه‌ای | جابه‌جایی نرم چندجهته |
| پنجه‌دار (Claw Top) | کشتارگاه و فرآوری مرغ | آج‌دار تیز | درگیری و تخلیه عالی |

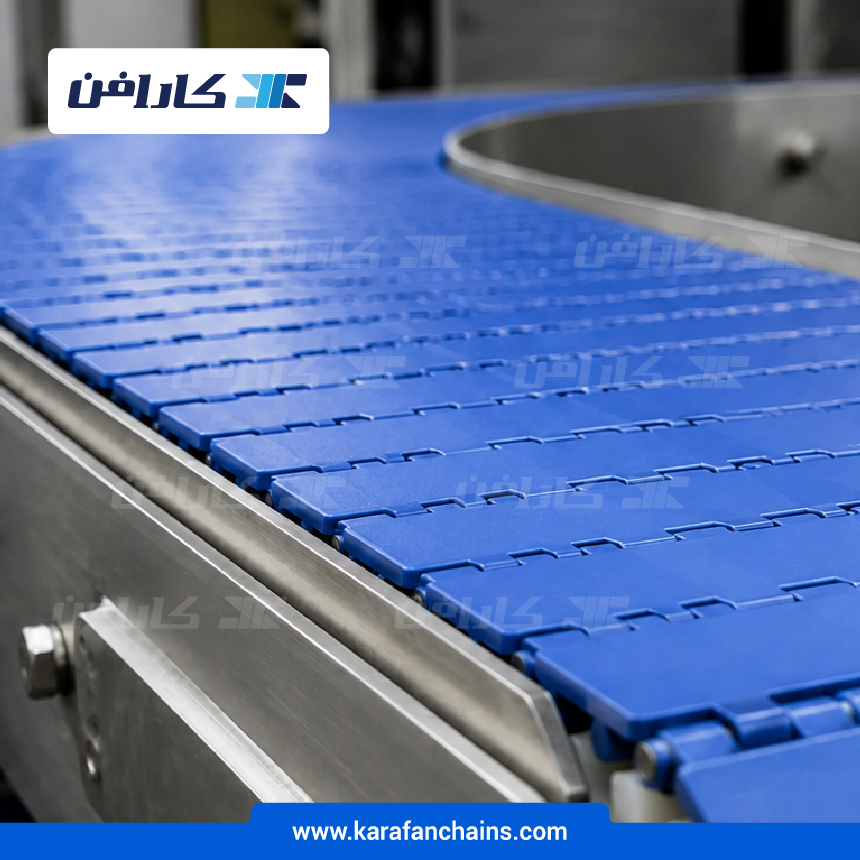

| اسپیرال | فریزرهای مارپیچ و کانوایر چرخشی | منحنی | چرخش 90 و 180 درجه |
مزایای کلیدی نوار های مدولار پلاستیکی کارافن
- تعمیر آسان و تعویض موضعی قطعات
- مقاومت مناسب در شرایط مرطوب و شست‌وشوی مکرر
- امکان انتخاب سطح و افزودنی‌های متناسب با خط تولید
- این تسمه‌ها قابلیت تجهیز به تیغه و دیواره را نیز دارند
- کاربرد گسترده در صنایع غذایی، بسته‌بندی و فرآوری
راهنمای انتخاب تسمه مدولار پلاستیکی مناسب (معیارهای کلیدی)
برای اینکه بهترین خرید را داشته باشید ، پیش از ثبت سفارش این اطلاعات را آماده کنید :
1. نوع و وزن محصول : محصول شما چقدر سنگین است ؟
2. دمای محیط : آیا خط در تونل انجماد است یا دمای محیطی بالا ؟
3. شرایط شست‌وشو : آیا از مواد شیمیایی خاص استفاده می‌شود ؟
4. نوع مسیر : آیا مسیر مستقیم است یا منحنی ؟ (برای مسیرهای منحنی به تسمه‌های اسپیرال نیاز دارید)
سوالات متداول
تسمه مدولار برای چه صنایعی مناسب است؟
این تسمه‌ها در صنایع غذایی ، لبنیات ، بسته‌بندی ، دارویی و خطوط مونتاژ خودروسازی کاربرد وسیعی دارند .
آیا تمام تسمه‌های پلاستیکی Food Grade هستند؟
خیر ، باید گرید مواد اولیه و تاییدیه سازنده را بر اساس نوع محصول و استانداردهای بهداشتی بررسی کرد .
تفاوت اصلی رولر تاپ و ساچمه‌ای چیست؟
رولر تاپ عمدتاً برای مدیریت تجمع محصول در خط استفاده می‌شود ، در حالی که ساچمه‌ای برای کاهش اصطکاک و حرکت نرم و چندجهته کاربرد دارد .
چطور مدل دقیق تسمه خود را پیدا کنم؟
بهترین راه ، ارسال عکس و ابعاد نوار نقاله به کارشناسان ماست . ما مدل تسمه و چرخ‌زنجیر سازگار را برای شما مشخص می‌کنیم .
- #تسمه نقاله مدولار
- #نوار نقاله مدولار
- #بلت مدولار
- #تسمه مدولار غذایی
- #رولر تاپ
- #قیمت تسمه مدولار
انتخاب اشتباه تسمه = توقف خط، سایش زودهنگام و هزینه تعمیر دوباره.
مشخصات خط خود را بفرستید تا کارشناسان کارافن مدل دقیق، عرض و جنس مناسب را به شما پیشنهاد دهند: عکس تسمه فعلی + عرض نوار + نوع محصول و دمای خط کافی است.
